Máy phát hiện CH4 cố định tầm xa SG100-R
Hệ thống phát hiện khí từ xa cố định tiên tiến được thiết kế để giám sát methane (CH4) với khả năng mở rộng khoảng cách giữa máy phát và cảm biến.
SG100-R là một hệ thống phát hiện khí cố định tách cảm biến khỏi máy phát lên đến 1000 mét bằng cách sử dụng giao tiếp RS485.Thiết kế gắn từ xa này là lý tưởng khi điểm đo là bên trong một ống dẫn, đường ống dẫn, không gian kín, hoặc nơi khí nặng hơn không khí - cảm biến đi đến nơi nguy hiểm, trong khi máy phát vẫn ở một vị trí thuận tiện, an toàn để xem màn hình và cấu hình.
Lấy methane (CH4) làm ví dụ, hệ thống sử dụng cảm biến đốt xúc tác để đo từ 0 đến 100%LEL với độ phân giải 1%LEL.và ba bộ chuyển tiếp (báo động thấp), báo động cao, báo động lỗi). Cấu hình được thực hiện an toàn mà không cần mở vỏ bằng cách sử dụng một cây đũa phép hoặc điều khiển từ xa tùy chọn.Đơn vị có chứng nhận IECEx/ATEX (Ex db IIC T6 Gb), bảo vệ IP66/IP68, và một lồng nhôm đúc cứng (SS316 tùy chọn).
Tại sao việc đặt cảm biến từ xa lại quan trọng
Các máy dò cố định truyền thống gắn cảm biến trực tiếp trên máy phát - nhưng điều này không hoạt động cho mọi tình huống. SG100-R giải quyết những thách thức này:
- Cài đặt đường ống và đường ống- Đặt cảm biến bên trong dòng không khí trong khi máy phát vẫn ở bên ngoài để dễ dàng truy cập.
- Khí nặng hơn không khí- Các khí như NH3, H2S, và H2 có xu hướng lắng đọng ở các điểm thấp.
- Các khu vực khó tiếp cận- Không gian hạn chế, đầu tàu, hoặc hệ thống ống dẫn cao - truy cập cảm biến từ xa mà không leo lên hoặc đi vào các khu vực nguy hiểm.
- Môi trường cảm biến khắc nghiệt- Nếu điểm đo là ướt, bụi hoặc ăn mòn, máy phát có thể được đặt trong một khu vực sạch hơn, kéo dài tuổi thọ của nó.
- Khoảng cách tách tối đa: 1000 m- được cung cấp năng lượng và truyền thông qua kết nối RS485 từ máy phát.
Một lưu ý ngắn về Methane (CH4)
Methane là thành phần chính của khí tự nhiên. Nó không màu, không mùi và dễ cháy. Khi nồng độ của nó trong không khí đạt từ 5% đến 15% khối lượng, nó trở nên nổ.Giới hạn nổ thấp (LEL) của metan là 5% VOL, được định nghĩa là 100% LEL trên máy dò. đo lường 0-100% LEL trực tiếp cho thấy bầu khí quyển gần phạm vi nổ như thế nào.
Các nguồn khí metan điển hình:Các đường ống khí tự nhiên, bãi rác, mỏ than, nhà máy khí sinh học, máy tiêu hóa nước thải và nhà máy lọc dầu.
SG100-R cung cấp cảnh báo sớm về rò rỉ dễ cháy, đặc biệt là ở các địa điểm xa xôi hoặc khó tiếp cận, nơi các máy dò thông thường không thể dễ dàng lắp đặt hoặc bảo trì.
Ứng dụng thực địa - Nơi SG100-R xuất sắc
- Các đường ống dẫn- Kiểm tra khí bên trong thông gió hoặc ống xả; cảm biến bên trong, máy phát bên ngoài.
- Khám phá khí nặng- NH3, H2, H2S lắng đọng ở các điểm thấp; cảm biến ở mức sàn, máy phát ở độ cao xem thoải mái.
- Nhập vào không gian hạn chế- Cảm biến bên trong bể, tàu, hoặc cống rãnh; máy phát được đặt an toàn bên ngoài để giám sát nhân viên.
- Các bãi rác và nhà máy khí sinh học- Kiểm tra methane trong các giếng thu và máy tiêu hóa.
- Các trạm nén khí tự nhiên- Cảm biến từ xa trong hố van nơi truy cập bị hạn chế.
- Các nhà máy lọc dầu và khí đốt- Giám sát khí thải trốn tránh trong các khu vực quá trình khó tiếp cận.
- Xử lý nước thải- Kiểm tra khí tiêu hóa (methane) trong không gian đầu bể.
- Mỏ than- Thử nghiệm từ xa đường hô hấp trở lại hoặc khu vực Goaf.

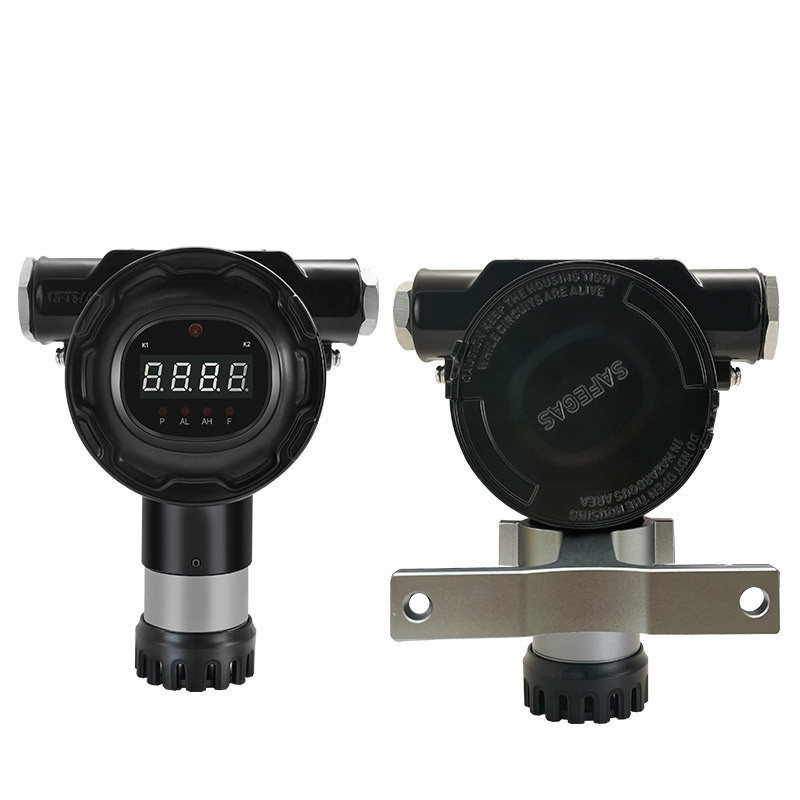

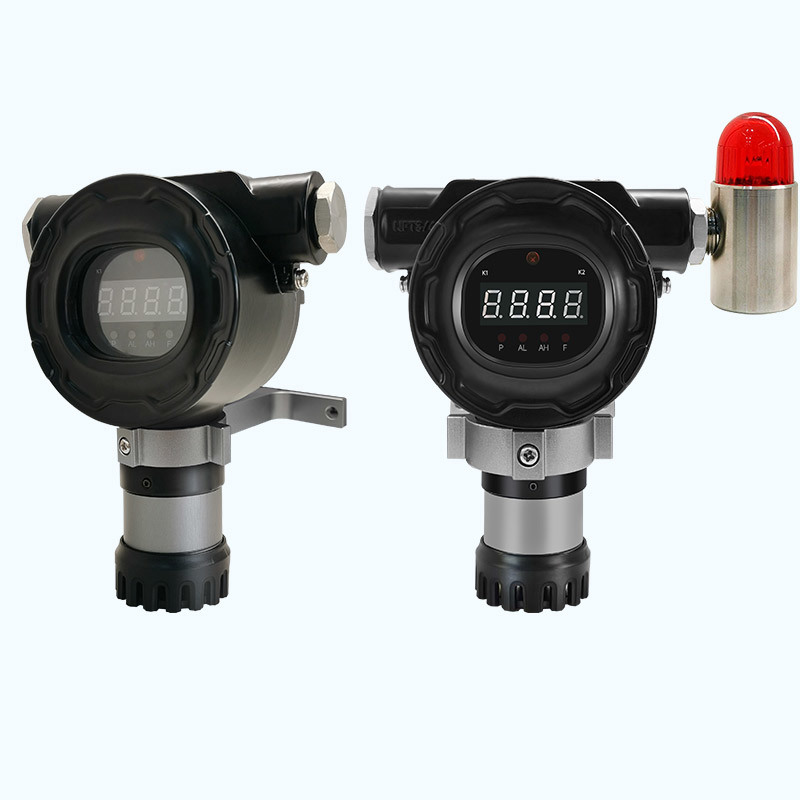

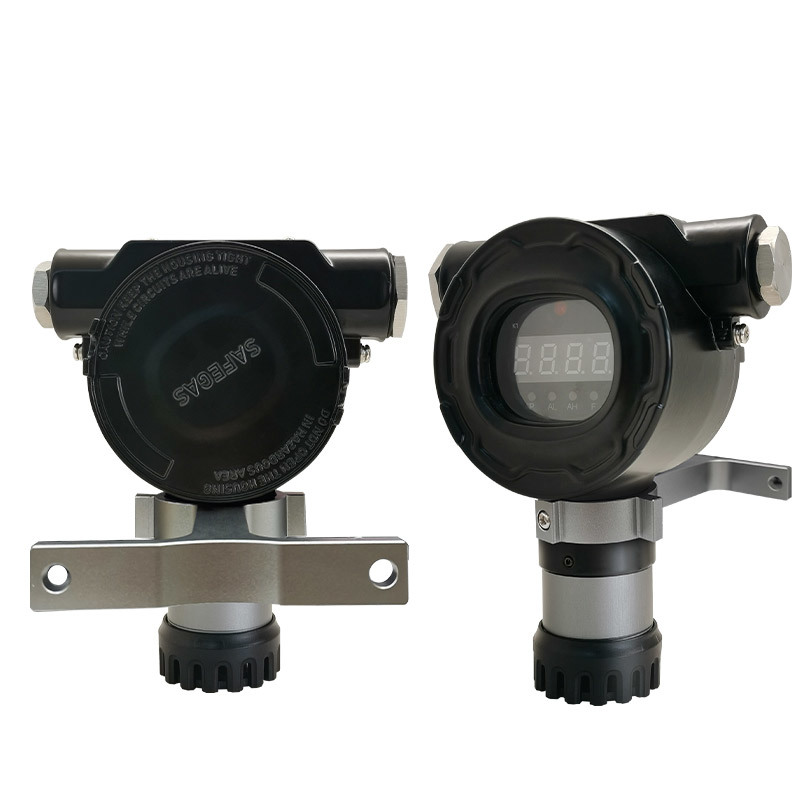

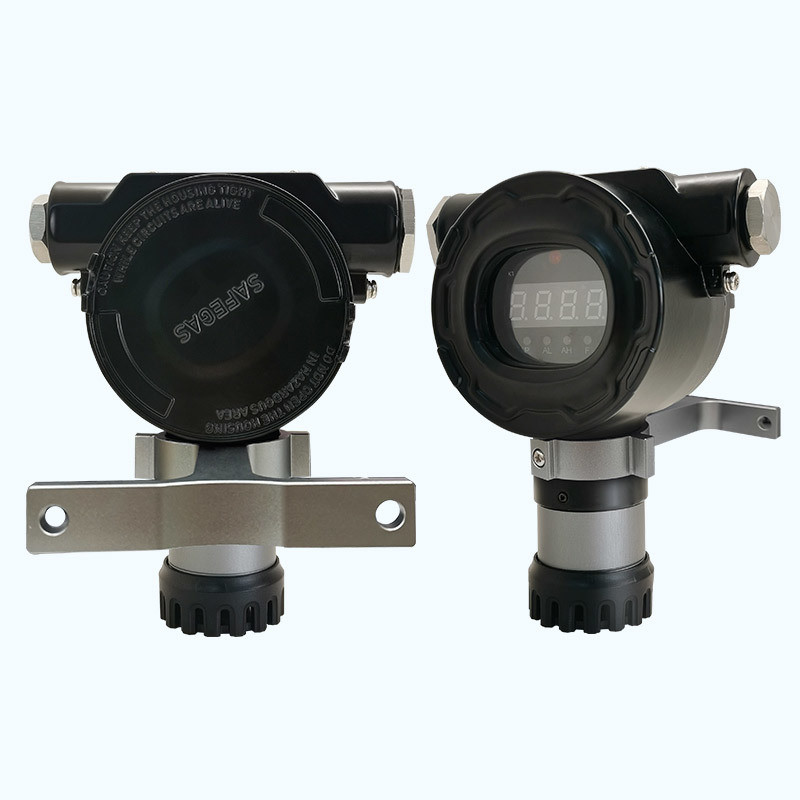

Hình ảnh sản phẩm
Các thông số kỹ thuật (CH4, 0 -100%LEL)
| Parameter |
Giá trị |
| Khí mục tiêu |
Methane (CH4) |
| Nguyên tắc phát hiện |
Chất đốt xúc tác |
| Phạm vi đo |
0 - 100% LEL |
| Nghị quyết |
1%LEL |
| Độ chính xác |
≤ ± 2-5% FS (tùy thuộc vào cảm biến) |
| Chỉ số chống nổ |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Bảo vệ xâm nhập |
IP66 / IP68 |
| Tiêu thụ năng lượng |
< 2,5W (gas độc hại) / < 4W (gas dễ cháy) |
| Sản lượng tiêu chuẩn |
3 dây 4-20mA, RS485 Modbus |
| Các đầu ra rơle |
3 bộ chuyển tiếp ( báo động thấp, báo động cao, báo động lỗi) |
| Điện áp cung cấp |
12-24V DC |
| Hiển thị |
Đèn LED |
| Nhiệt độ hoạt động (Catalytic) |
-40°C đến +70°C |
| Độ ẩm hoạt động |
0-95% RH (không ngưng tụ) |
| Phạm vi áp suất |
86-106 kPa |
| Vật liệu bao bọc |
Nhôm đúc nghiền (tiêu chuẩn); SS316 (tùy chọn) |
| Các mục nhập cáp |
1 × 3/4 NPT (trái) & 1 × M20 (phải) |
| Kích thước |
157.8 × 128,8 × 69,6 mm |
| Trọng lượng |
10,0 kg |
| Bảo hành |
1 năm |
Khả năng cốt lõi
- 1000 mét cách nhau- Bộ cảm biến và máy phát có thể cách nhau đến 1000m thông qua RS485 - tính linh hoạt vô song cho các cài đặt khó khăn.
- Chứng nhận chống nổ- IECEx và ATEX Ex db IIC T6 Gb - an toàn cho các khu vực nguy hiểm vùng 1 và 2.
- Bảo vệ IP66/IP68- Chất chống bụi, được bảo vệ chống lại những luồng nước mạnh mẽ, và có thể chìm.
- Nhiều tùy chọn đầu ra- 4-20mA (3 dây), RS485 Modbus, cộng với ba rơle để điều khiển thiết bị bên ngoài.
- Cấu hình an toàn- Điện từ (bao gồm) hoặc điều khiển từ xa tùy chọn - không cần phải mở thùng trong bầu không khí dễ nổ.
- Hiển thị cục bộ- Màn hình LED cho thấy nồng độ khí trong thời gian thực tại vị trí máy phát.
- Xây dựng bền vững- Hộp nhôm đúc nghiền; thép không gỉ 316 tùy chọn cho các vị trí ăn mòn.
- Dễ cài đặt- Nắp đặt hỗ trợ; nhập cáp tiêu chuẩn (NPT và M20).
Về nhà sản xuất
Shenzhen YuanTe Technology Co., Ltd (Safegas)- được thành lập vào năm 2010, với hơn 16 năm kinh nghiệm trong nghiên cứu và phát triển phát hiện khí, sản xuất và bán hàng.Kỹ thuật đô thị, nông nghiệp và thiết bị gia dụng.
Chứng chỉ chính:
- Chứng nhận theo ISO9001, ISO45001, IECEx, ATEX, EMC
- Công suất sản xuất hàng năm: > 80.000 đơn vị
- Giao hàng thông thường: 5-7 ngày làm việc
- 24/7 hỗ trợ sau bán hàng toàn cầu
- Dòng sản phẩm bao gồm các máy dò di động, máy phát cố định, máy phân tích khí, bảng điều khiển, trạm trạm và phụ kiện hiệu chuẩn.
Câu hỏi thường gặp
Q1: Cảm biến có thể ở khoảng cách nào với máy phát?
A1: Tối đa 1000 mét sử dụng giao tiếp RS485.
Q2: SG100-R có thể phát hiện khí khác ngoài methane không?
A2: Có. Nó hỗ trợ hàng trăm loại cảm biến - xúc tác (được cháy), IR (CO2, CH4), điện hóa học (chất độc), và PID (VOC).
Q3: Máy phát có màn hình không?
A3: Có, màn hình LED hiển thị nồng độ khí trong thời gian thực tại vị trí máy phát.
Q4: Làm thế nào để tôi điều chỉnh các thiết lập báo động mà không mở vỏ?
A4: Sử dụng đũa phép được cung cấp (không xâm nhập) hoặc điều khiển từ xa tùy chọn - an toàn trong các khu vực nguy hiểm.
Q5: Những bộ chuyển tiếp nào được cung cấp?
A5: Ba bộ chuyển tiếp - báo động thấp, báo động cao và báo động lỗi. Chúng có thể điều khiển trực tiếp các còi bên ngoài, đèn đèn, quạt hoặc van điện.
Q6: Chỉ số bảo vệ là gì?
A6: IP66 (chất chống bụi, được bảo vệ chống lại các luồng nước mạnh) và IP68 (chất chìm).
Q7: Thời gian bảo hành là bao lâu?
A7: 1 năm cho máy phát và cảm biến (những thiết bị tiêu thụ cảm biến có thể có bảo hành ngắn hơn tùy thuộc vào loại).
Q8: Máy cảm biến từ xa có cần nguồn cung cấp điện riêng không?
A8: Không. Máy phát năng lượng cảm biến từ xa thông qua kết nối RS485.
Q9: Tôi có thể lắp đặt cảm biến bên trong một ống dẫn hoặc đường ống không?
Đáp: Vâng. Máy cảm biến từ xa được thiết kế để lắp đặt trong ống dẫn, đống hoặc đường ống - máy phát ra ngoài ở một nơi an toàn, dễ tiếp cận.
Q10: SG100-R có được chứng nhận cho khí quyển dễ nổ không?
A10: Có. Nó có chứng nhận IECEx và ATEX Ex db IIC T6 Gb cho các khu vực nguy hiểm Khu vực 1 và Khu vực 2.
Nội dung gói tiêu chuẩn
- Máy phát hiện khí - 1 đơn vị
- Dây đũa từ - 1 miếng
- Hướng dẫn sử dụng (tiếng Anh) - 1 bản
- Chứng chỉ phù hợp / Thẻ bảo hành - 1 bản sao
- Nắp tay - 1 bộ
- Điều khiển từ xa - 1 miếng
